欢迎进入安丘市九星热处理材料有限公司官方网站!返回首页主营业务联系方式
1 23

产品类别
QPQ、液体氮化用基盐、再生盐、氧化盐 基盐J-1 基盐J-2 基盐TJ-2 再生盐Z-1 氧化盐 Y-1 粒状渗硼剂 TD 处理熔盐、回火盐 硼砂熔盐渗铬剂及渗钒剂 粉末渗硼剂 TSA型高温盐浴复合脱氧剂 TSA型中温盐浴复合脱氧剂 PAG水溶性淬火剂 聚合物合成淬火剂 GS固体渗碳剂 新型“603”无毒液体渗碳剂 圆柱形渗碳棒 NS-1常温快速发黑剂 NS-2新型加温发黑剂 FSN-1防渗氮涂料 FSC-1防渗碳涂料 FCN-1防碳氮共渗涂料 FY-1高、中温防氧化抗脱碳涂料 “654”保温快速启动剂 CNRe稀土碳氮共渗剂 含脱氧材料的中温盐与高温盐 各种提纯热处理专用盐 导热熔盐 融雪盐
欢迎您与我们联系,与我们合作! 查看更多

咨询热线:
18663682017

产品展示 当前位置:首页 > 产品展示

“654”保温快速启动剂


  “654”保温快速启动剂

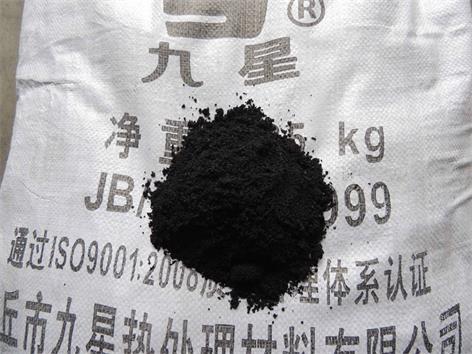

  内热式中温盐炉保温快速启动剂(又名654),系无毒、无味、不溶于有机溶剂的黑色粉状物。比重l.6~1.7

粒度60~80目。

一、“654”主要性能

  1、本剂在中温盐浴中烧结后形成较为致密的混合物浮在盐浴表面,结成密封盖,从而有效地降低热幅射损失,有利于炉子保温、节电、同时可减少盐浴挥发,改善劳动条件。

  2、本剂中的活性碳能抑制盐浴中硫酸根离子对工件的麻点腐蚀;3小时内还有脱氧和防脱碳作用。

  3、本剂在盐浴中的块状烧结物,沉于炉底,在电磁引力作用下,集结在两电极之间,与电极构成通路,能代替辅助电极启动盐炉。

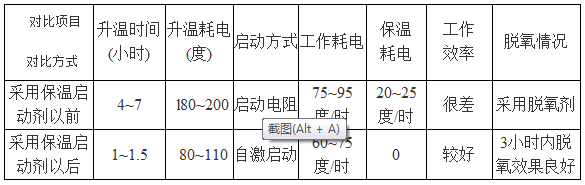

  4、保温启动剂节能效果好,以75~100千瓦炉为例:


二、使用方法

  1、供保温使用:按盐浴总量的0.5%取本剂,轻撒在整个盐浴表面,在900~950℃温度下烧结1分钟后,就会自然形成一个密封盖。将这层密封盖捣碎,搅拌均匀,再烧结1分钟左右,又形成一层更为致密的密封盖。淬火时可将烧结盖轻轻敲一个工件可放入和取出的洞。盐炉在工间或交接班需短时间停电时,可将炉温升至900~950℃再加入本剂0.5~1公斤,充分搅拌,使结的盖随盐浴上升而升高;断电后盐浴下降,结的盖牢固地覆盖在炉面上并与熔盐保持一段距离。这层盖可使整个盐浴在8~16小时内不完全凝固,为两班、三班制生产创造了有利条件。

  2、供电极盐浴炉启动用:停炉时浴面上保留了一层保温密封盖,这就形成了上、下两条电路。开炉时将变压器换成高档,用高电流(必要时将变压器次级接线由三角形改为星形接法或并联改为串联,以提高次极电压)强行启动。送电启动后视电流上升情况逐渐换成低档,直至盐浴全部熔化。如生产批量大,要把结壳物和盐渣捞净然后生产。使用“654”启动必须使电极之间保持有适量的烧结物,保持两电极之间构成良好的导电通路;再者,两电极间距一般应在25~65mm范围内。

三、注意事项

  1、本剂用于保温启动的适应温度区间为850~900℃。用于结盖保温时不受炉堂大小、电极形式(插入或埋入式)的限制。

  2、在等温淬火时,一定要把结壳物和盐渣除净,以防保温启动剂带入硝盐炉内(因为木炭与硝盐混合有可能发生爆炸)。

  3、连续工作3小时以上的淬火盐浴炉要定时补加本剂,达到脱氧的目的。

四、包装

  采用外编织袋、内双层塑料袋、每件25kg。




“654”保温快速启动剂 2018-1-24 本文被阅读 985 次
下一条:FY-1高、中温防氧化抗脱碳涂料上一条:CNRe稀土碳氮共渗剂

联系方式

公司地址:山东省安丘市凌河镇

联  系  人:王静海

销  售  部:0536-4641149

手      机:18663682017

发货查询:0536-4566866

传  真:0536-4641150

邮  箱:aqjiuxing@163.com

扫一扫进入手机站
版权所有:安丘市九星热处理材料有限公司      地址:山东省安丘市凌河镇                                                                         公示信息
