导热熔盐

　　熔盐是由盐类熔化形成的一种导热介质，又称导热熔盐、热媒体。 熔盐为硝酸钾、亚硝酸钠、硝酸钠的混合物。

　　熔盐作为一种新型热载体，具有传热系数高、热稳定性好、使用周期长、成本低、安全性能可靠等优点，也是导热油的优良替代品。已在国内三聚氰胺、苯酐、顺酐、丙烯酸、氧化铝、尿素、邻苯基酚酐、乙氰、固碱、裂化油、制冷剂等化工行业中得到很好的推广利用。

　　性状：熔盐是盐类熔化形成的液体，是由阳离子和阴离子组成的离子熔体。熔盐是由硝酸钾、亚硝酸钠及硝酸钠组成的混合物。

　　用途：优良的传热介质，广泛应用于石油、化工和热处理行业。作为载热载体，具有熔点低、传热效率高、传热稳定、安全无毒，使用温度可以准确控制，特别适合大规模的热转换和热传递，可替代蒸气和导热油。

　　包装：25公斤纸塑复合袋，或按照客户要求。

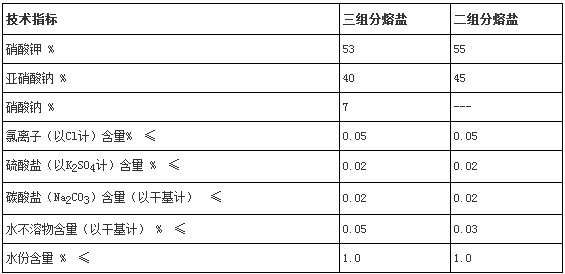

　　技术参数：Q/XYLH 005-2011

　　高纯熔盐

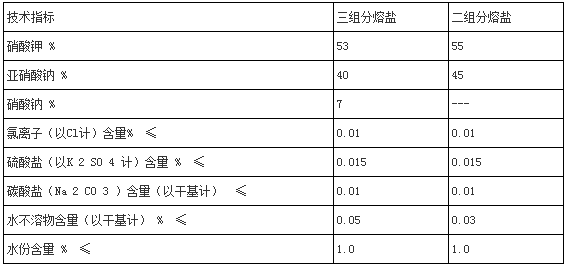

　　高纯熔盐 Ⅰ 级指标

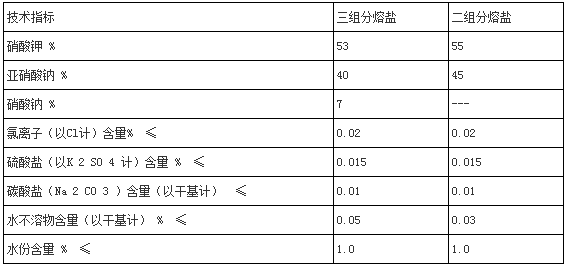

高纯熔盐 Ⅱ 级指标

技术参数

　　传统工艺亚硝酸钠的生产是采用工业纯碱液吸收氧化氮而成，原料工业纯碱氯离子含量在0.25%以上，成品亚硝酸钠中氯离子的含量就在0.1%以上。这种亚硝酸钠可以经过二次结晶，降低氯离子的含量，但生产费用大，产品质量不稳定。我公司有年产5000吨亚硝酸钠生产装置，经过改变原料，采用烧碱液吸收氧化氮工艺非常成功。烧碱中氯离子含量在0.012%左右， 成品亚硝酸钠氯离子含量达0.007%左右 。

　　工业硝酸钾生产一般采用氯化钾离子交换或复分解反应生产，普通工业级硝酸钾氯离子在0.1%左右。我公司采用工业离子膜法氢氧化钾溶液同硝酸反应，直接生成硝酸钾，含量在48%氢氧化钾溶液中氯离子含量在0.0013%。 产品硝酸钾中氯离子含量可控制在0.003%以下 。

使用说明

　　将导热熔盐放入槽内直接加热熔解，或在导热熔盐中加入少量水，加热使之熔解。熔解到粘度足可以用循环泵打循环后，送至载热炉逐步循环升温，达到目标温度。

注意事项

00001. 熔盐应保持清洁，不可与炭类，松香或还原性物质等有机物接触，以免引起剧烈的化学反应。

00002. 开始升温时，严格控制升温速度，尽量避免系统运行中急冷急热。

00003. 在循环加热中流速恒定，不能超过膜温。

00004. 在高温使用中，严禁水和有机类物质混入。

00005. 常用熔盐超过550℃时，熔盐开始不稳定，发生反应，放出气体，熔盐的熔点升高，导致熔盐变质。

00006. 当热载体熔盐出现较多沉淀物时，应更换熔盐。

00007. 停车前必须将熔盐全部倒回到熔盐储槽内，再进入停车程序。
